Настраиваем сканер Intermec для работы со штрих-кодами DPM

Вначале, давайте разберемся, что такое DPM!

DPM - это аббревиатура от Direct Part Marking, что переводится как "Прямая маркировка деталей", и означает это то, что штрих-код, в частности DataMatrix, наносится не на этикетку, которая далее наносится на изделие, а напрямую на само изделие.

Существует целый ряд технологий прямой маркировки (например механическое высверливание / выбивание / вырезание лазером, химическими препаратами, выдувание песком, трафаретное нанесение и т.д.), в зависимости от типа поверхности нанесения, стоимости нанесения и необходимой прочности.

В отличие от считывания штрих-кода с обычных этикеток, т.е. напечатанных черным цветом на белой бумаге различными способами (простым лазерным принтером, термо- или термотрансферным методами печати), считывание DPM штрих-кода может быть затруднительным по нескольким причинам, в том числе из-за отражающих способностей металлических поверхностей и отсутствия контрастности между штрих-кодом и фоном. Более того, некоторый штрих-коды, из-за метода их нанесения, простому обывателю могут показаться сильно размытым.

Другой особенностью DPM штрих-кода является то, что он может быть составлен из большого количества точек, которые либо явно не соприкасаются между собой, либо перекрывают друг друга в некоторой степени. Такую маркировку можно назвать "выдавленный штрих-код", когда используются точки круглой формы, или "перма-код", когда штрих-код состоит из квадратных точек.

Примечание: технология нанесения перма-кода (от англ. perma-code - permanent code) позиционируется как технология неинвазивного нанесения маркировки на различные поверхности, что производит чрезвычайно прочную маркировку, которая способная выдержать самые суровые условия.

Вот несколько иллюстраций с DPM-маркировкой:

На момент написания этой статьи, лучшие характеристики по считыванию DPM-кодов были обнаружены у сканера Intermec SR61THP на базе модуля сканирования EA30.

Ниже представлен видео-ролик, на котором видны примеры работы сканера SR61 с DPM-кодами.

Совместимое оборудование

• Сканер SR61THP с минимальной версией прошивки BF4_212_ или выше.
• Любой терминал сбора данных Intermec с модулем сканирования EA30 и версией программы распознавания 2.1.4.0 или выше.

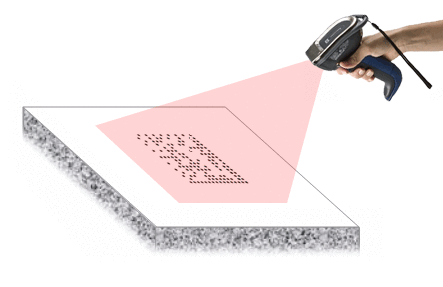

Примечание: лучшие результаты считывания DPM-кодов достигаются при сканировании с небольшим отклонением от вертикали, как показано на рисунке ниже.

Как включить режим распознавания DPM-кодов на Вашем сканере Intermec?

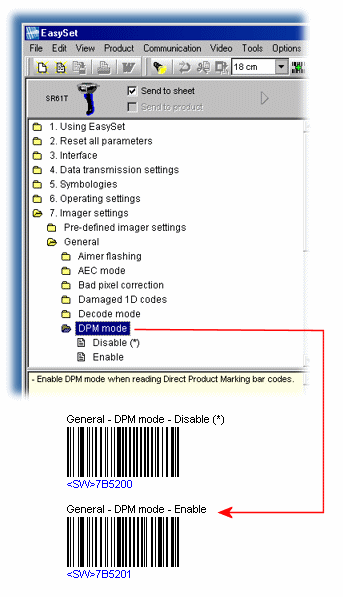

Это делается через утилиту настройки устройств сканирования и распознавания штрих-кодов Intermec EasySet (загрузить свежую версию Intermec EasySet всегда можно у нас на сайте).

Примеры DPM-кодов

Ниже представлены иллюстрированные примеры DPM-кодов, которые можно считать как с бумаги, предварительно распечатав их, так и с монитора (в зависимости от разрешения последнего).

Последнее изображение показывает "зеркальный" код Datamatrix. Для его считывания, в дополнение к настройке для считывания DPM-кодов, требуется дополнительная настройка "зеркального" считывания, для чего достаточно считать штрих-код, показанный ниже:

или найти соответствующую настройку в утилите Intermec EasySet.
