Обзор модуля сканирования Intermec EV12

  • Ультра компактные габариты, при этом особо прочный
  • Первый двух линейный CMOS сенсор, который использует технологию APS
  • Видимое нацеливание благодаря 617 нанометровому лучу
  • 500 сканирований в секунду
  • 3,3 В - низкое потребление энергии сохраняет заряд батареи
  • Безопасное считывание штрих-кодов

Совмещая небольшие габариты (5,2 см3) и феноменальные возможности сканирования, модуль сканирования Intermec EV10 - это более легкая версия одного из лучших модулей прошлых лет - EV15. EV12 основан на линейном КМОП (CMOS) сенсоре, использующий уникальную технологию APS (Active Pixel Sensor - Датчик активного пикселя). Модуль сканирования EV12 идеально подходит для OEM устройств (как портативных, так и стационарных), в которые невозможно встроить сканер штрих-кода, как например в ручные терминалы сбора данных, наладонников, периферийных устройств для персональных компьютеров и мобильных телефонов, лотерейных терминалов, терминалов оплаты, систем пропуска по билетам, автоматических сортировочных машин и многих других устройств.

Уникальные свойства считывания штрих-кода

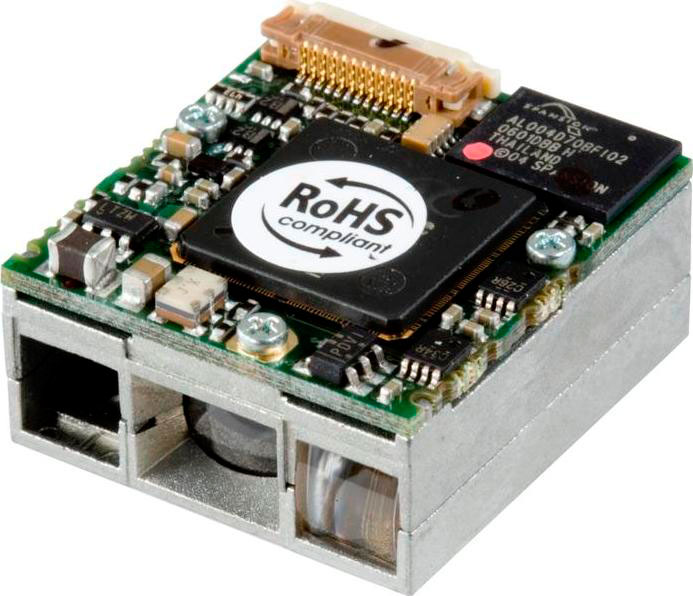

Модуль сканирования Intermec EV12В EV12 были использованы последние разработки в области считывания штрих-кода, что обеспечило настолько высокие показатели глубины поля и частоты считывания, что позволило считывать даже поврежденный или испорченный штрих-код.

Яркий и четкий

Модуль EV12 основан на уникальной в своем роде 617-и нанометровой системе освещения, которая обеспечивает четкую и яркую линию прицеливания. EV12 позволяет видеть то, что оператор собирается сканировать, даже в условиях очень мощного освещения, увеличивая, тем самым, комфорт использования и производительность.

Низкое потребление энергии

Модуль сканирования EV12 имеет стабильные соединения с электронными компонентами основного устройства, а необходимые для работы модуля 3,3 А тока обеспечивают низкое потребление энергии, тем самым внося свой вклад в продление жизни батареи мобильного устройства. Более того, сила тока в режиме ожидания падает до нескольких миллиампер, что ещё существеннее экономит расход заряда батареи.

Высокая надежность

Отсутствие движущихся частей и лазерного диода, модуль EV12 имеет больший срок службы, чем любой лазерный сканер. Так, утверждается, что среднее время службы модуля около 250 тысяч часов! Прочная конструкция модуля позволяет выдерживать перегрузки до 2000G, вибрации до 50G и экстремальные температуры.

Защитите свои вложения

Ультра компактный, надежный и легко устанавливаемый модуль сканирования EV12, помимо надежной работы позволяет быстро улучшить свои свойства путем увеличения флешпамяти. Это обеспечит дополнительный задел в будущее и сохранит инвестиции в оборудование для сканирования штрих-кода.

Далее можно найти краткую техническую информацию модуле сканирования Intermec EV12:

Корпус
Процессор: Чип нового поколения (технология ASIC)
Сенсор: датчик линейного изображения APS CMOS
?сточник света: 617-наномилиметровый луч, четкий и яркий.
Рабочие характеристики
Частота сканирования: декодированная операция - 500 сканирований/сек; адаптивная недекодированная операция - 200 сканирований/сек.
Угол сканирования: 38°
Минимальный контраст печати: до 25%
Минимальная ширина штриха: 0,15 мм
Расстояние сканирования: до 40 см
Физические характеристики
Габариты: 11,4 × 22,5 × 20,6 мм
Вес: 12 г
Поддержка типов штрих-кода
UPC (E&A), EAN, RSS, Code 39, Code 128, UCC/EAN 128, ISBN, ISBT, Interleaved, Matrix, Industrial and Standard 2 of 5, Codabar, Code 93/93i, Code 11, MSI, Plessey, Telepen.
?нтерфейсы связи
Режим декодирования: RS232 TTIL через протокол Intermec управления сканером (Intermec Scanner Control Protocol - ISCP);
Недекодированный режим: выход через промышленный порт DBP.
Внешние условия
Диапазон рабочих температур: -30° до 50°C
Диапазон температур хранения: -40° до 70°C
Относительная влажность: 5-95%, без образования конденсата
Устойчивость к толчкам и ударам: 2000G, 0,7 мс, полусинус, по трем осям
Устойчивость к вибрации: 50 G
Окружающее освещение: способен работать в условиях любого освещения, от 0 до 100000 люкс.
Характеристики электрики
Напряжение: 3,1 - 3,6 В
Сила тока: <80 мА при 3,3В
Потребление в режиме ожидания: <1μА

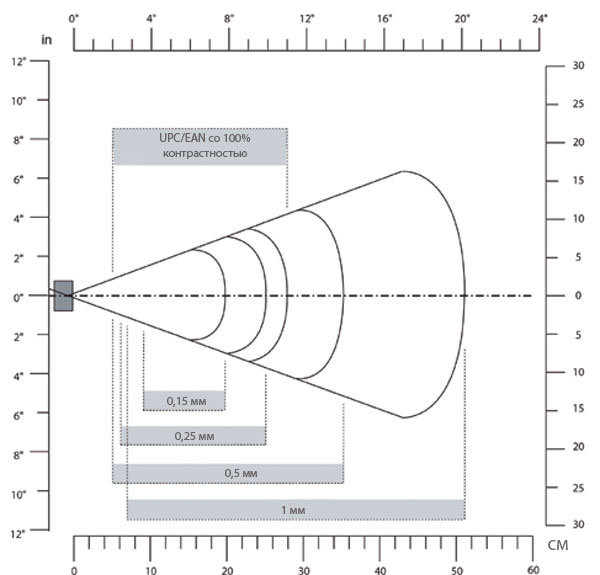

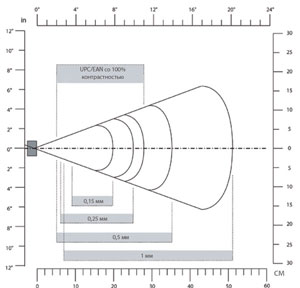

Рабочие расстояния

Символика Плотность Минимальное расстояние Максимальное расстояние
Code 39 0,15 мм 9 см 20 см
0,25 мм 6 см 25 см
0,5 мм 5 см 35 см
1 мм 7* см 51 см
UPC / EAN 0,33 мм 5 см 28 см

* Минимальное расстояние зависит от ширины штрих-кода и угла сканирования.

Автор: Компания Скейл
