Монтируемый RFID-считыватель Intermec IV7Считыватель RFID–меток Intermec IV7, монтируемый на транспортных средствах - для использования на складе, пункте приемки товара и т.д. Вместо того, чтобы передвигать объекты для считывания метки, Вы можете передвигать пункт приема, т.е. погрузчик, и при этом считывать метки. Предназначен для монтажа на погрузчиках, тележках, трейлерах, и т.д. Развернуть/Свернуть |
Технические характеристики
Размеры: Ширина - 236 мм, Длина - 343 мм, Высота - 95 мм, Вес - 3080 гЭлектропитание: 12-60 В пост. ток, 4,5 A макс.;
Рабочая температура: -25°С - +55°С
Влажность: 10% - 90% без конденсата
Класс защиты: IP 65
Подключения
- Четыре входа и четыре выхода для контроля и мониторинга внешних устройств;
- 4 входа для подключения антенн;
- RS232 .
Характеристики RFID
Характеристики RFID
Питание
Питание от автомобильной системы энергоснабжения (12-60В), макс. 4,5АПрограммное обеспечение
?спользование программного обеспечение на IV7 будет полностью зависеть от программного обеспечения на компьютере, к котороу он подключен, как например монтируемый компьютер CV60. ?нтерфейс программирования (API), Основной интерфейс считывателя (BRI - Basic Reader Interface), демонстрационные приложения и приложения-примеры доступны архиве программных ресурсов RFID, который находится в библиотеке разработчика Intermec.Условия эксплуатации
Диапазон рабочих температур: -25°C ~ +55°C;Диапазон температур хранения: -30°C ~ +75°C;
Уровень влажности: 10-90% без образования конденсата;
Ударопрочность: Выдерживает стандартное обращении при монтаже на вилочном погрузчик или на другом транспортном средстве. Соответствует или превышает требования норм MIL STD 810F (военные нормы США);
Степень защиты от пыли и влаги: IP65.
- Первый RFID – считыватель, созданный специально для иcпользования на транспортных средствах;
- Поддерживает множество стандартов RFID – меток, включая ISO, Gen 2 and Class 1;
- Прочный литой корпус из алюминиевого сплава, с классом защиты IP65;
- Подключается через последовательный порт к компьютеру для транспортных средств Intermec CV60;
- Оснащен универсальным входом/выходом.
Технология RFID удобна тем, что позволяет избежать ручного сканирования и уменьшает влияние человеческого фактора на процесс идентификации. Теперь с устройством IV7 Vehicle Mount RFID reader Intermec позволяет добавить к этому мобильность, устанавливая устройство RFID непосредственно на транспортных средствах. IV7 входит в отмеченное наградами семейство RFID - считывателей Intellitag, которое включает различные стационарные и ручные RFID - считыватели.
Первая RFID - система для монтажа на вилочный погрузчик, Intermec IV7 разработан для подключения по последовательному интерфейсу к компьютеру для транспортных средств Intermec® CV60. Оба устройства созданы для использования в жестких промышленных условиях, оба отвечают классу защиты IP65. CV60 работает как локальный хост для IV7 обеспечивая управление работой сети и сетевую безопасность. Встроенный преобразователь постоянного тока устраняет помехи, исходящие из источника питания транспортного средства.
Стандарты RFID продолжают развиваться, что заставляет производителей поддерживать возможности мультипротокольного считывания. В полной комплектации IV7 поддерживает множество протоколов RFID включая EPC UHF Generation 2 (Gen 2), ISO 18000 6-b и EPC Class 1.
Несмотря на то, что считыватели, устанавливаемые в дверных порталах способны считывать данные маркировки паллет и в некоторых случаях данные маркировки картонных коробок, маркированные объекты необходимо перемещать к считывателю. ?ногда на предприятии может возникать потребность в гибкости считывания RFID – меток в местах вне области покрытия стационарных считывателей. ?спользование IV7 не только дает гибкость считывания «там, где это необходимо», но и дает преимущество в случае, если количество дверей превышает количество вилочных погрузчиков.
IV7 идеально подходит для цепочек поставки государственных и коммерческих компаний, там, где требуется сбор заказа и отгрузка. Компьютер CV60 может управлять IV7, сканируя паллеты, подготовленные для отгрузки. IV7 определяет не только местонахождение паллеты, но и дверной портал, через который она перемещается, путь движения вилочного погрузчика, и место погрузки паллеты.
Беспроводные функции CV60 в сочетании со способностью IV7 к быстрому считыванию позволяют системам управлению складами (WMS) автоматически отслеживать движение погрузчика через различные зоны, оборудованные RFID – метками, а так же данные о нахождении товаров на складе, перемещении паллет.

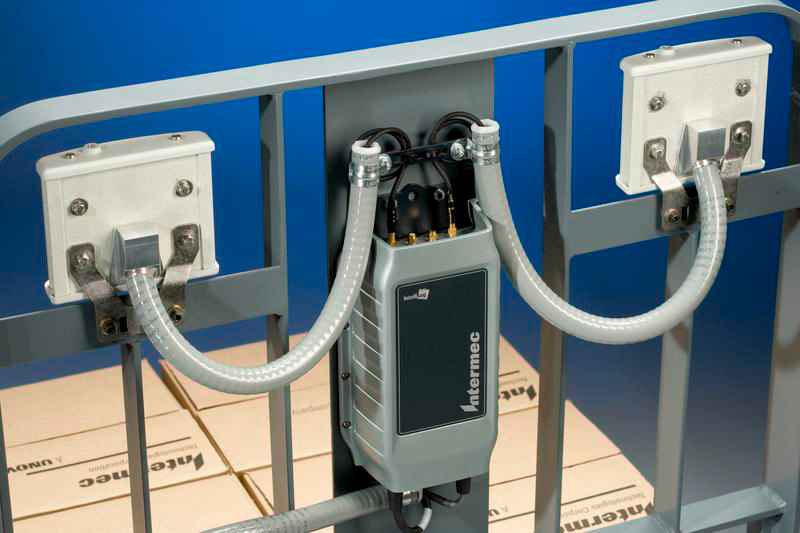

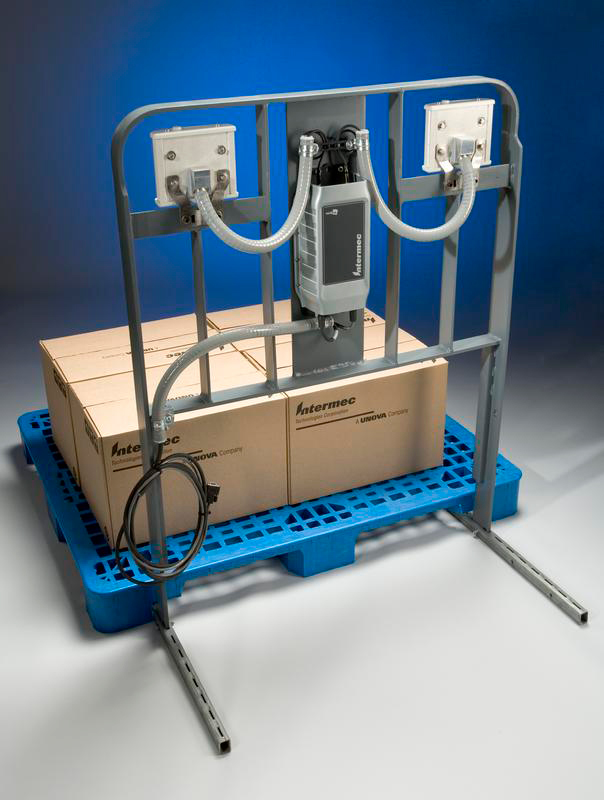

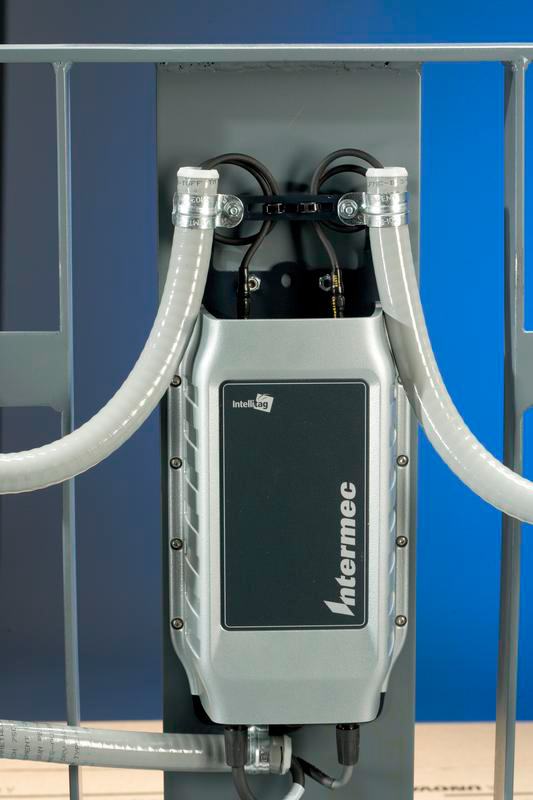

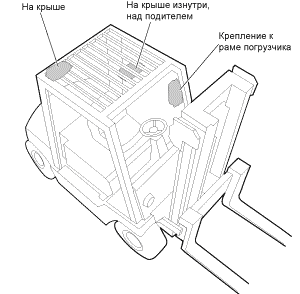

В литом алюминиевом корпусе IV7 предусмотрены крепежные отверстия и рельеф, позволяющий закреплять устройство болтами либо крепежными струнами практически на любой модели вилочного погрузчика. IV7 может быть в любом месте транспортного средства на расстоянии не более 3.5 м. от аккумуляторной батареи. Связь с компьютером CV60 осуществляется через RS232 порт.
| Конфигурация | Описание |
|---|---|
| IV7D102002 | Монтажня плата: ALBR; программное обеспечение: основной интерфейс RFID-считывателя; параметры радиопередатчика: 4 канала, 1 Ватт, 865 МГц |
| IV7D202002 | Монтажня плата: стандартная, укреплённая; программное обеспечение: основной интерфейс RFID-считывателя; параметры радиопередатчика: 4 канала, 1 Ватт, 865 МГц |
Кабель для обмена данными для IV7
203-719-004
Кабель для обмена данными с разъемами SMA и N. Длина: 6 м. Требует использование специального инструмента для зажима разъема N для использования в пользовательских установках.
Кабель для обмена данными для IV7
203-851-001
Кабель для обмена данными. 1.4 M SMA-P <=> N-P
Комплект подключения сетевого кабеля на IV7 (правый разъем)
203-713-002
Комплект подключения сетевого кабеля на RFID считыватель IV7, правый угол разъема. В комплект входит кабель, пластиковые зажимы, держатели для кабеля, предохранители, держатели для предохранителей, контакты в виде колец, термоусадочные трубки
Комплект подключения сетевого кабеля на IV7 (прямой разъем)
203-713-003
Комплект подключения сетевого кабеля (с прямым разъемом) на RFID считыватель IV7. В комплект входит кабель, пластиковые зажимы, держатели для кабеля, предохранители, держатели для предохранителей, контакты в виде колец, термоусадочные трубки
Комплект для сборки кабеля данных для IV7
203-776-001
Комплект для сборки кабеля данных для RFID-считывателя Intermec IV7. В комплект включены сам кабель, инструкции по сборке, соединительные зажимы, термоусабочные трубки.
Сетевой кабель с поворотом 90 градусов для IV7
236-087-001
Сетевой кабель для RFID-считывателя Intermec IV7. Поворот: 90°. Длина: 6 м.
Кабель B/C <=> 9-пиновый разъем DSUB
236-089-001
Кабель B/C <=> 9-пиновый разъем DSUB.
Совместимость: Intermec IV7.
Длина: 1,5 м.
Поворот: 90°.
Кабель данных для IV7
236-170-001
Кабель для обмена данными.
Совместимость: Intermec IV7.
Длина: 1,4 м.
Разъемы: SMA/N
Кабель последовательного интерфейса для IF4
321-497-101
Кабель последовательного интерфейса с разъёмами DB9M/DB9F. Длина 1,8 м. Соответствует RoHS. ?спользуется с RFID-считывателем Intermec Intellitag IF4.
Крепления для установки IV7 на вилочный погрузчик
203-769-001
Система креплений для установки RFID-системы на базе RFID-считывателя Intermec IV7 на вилочный погрузчик.
SMA-разъем для IV7
345-005-001
Разъем стандарта SMA: 1Ватт, 50 Ом, 2,5G (EMEA/ETSI)
?нструмент для насадки разъемов стандарта SMA, N на кабели типа RG58
592154
Данный инструмент используется для крепления N-коннектора к кабелям антенн стандарта ETSI и FCC. ?спользование требует определенного предварительного навыка. ?нструкция не прилагается.
RFID-антенна Intermec IA33D
805-816-001
Антенна Intermec IA33D: 868,6 дБи, круговая полярность, подключение N-разъемом, соответствует стандарту ETSI
