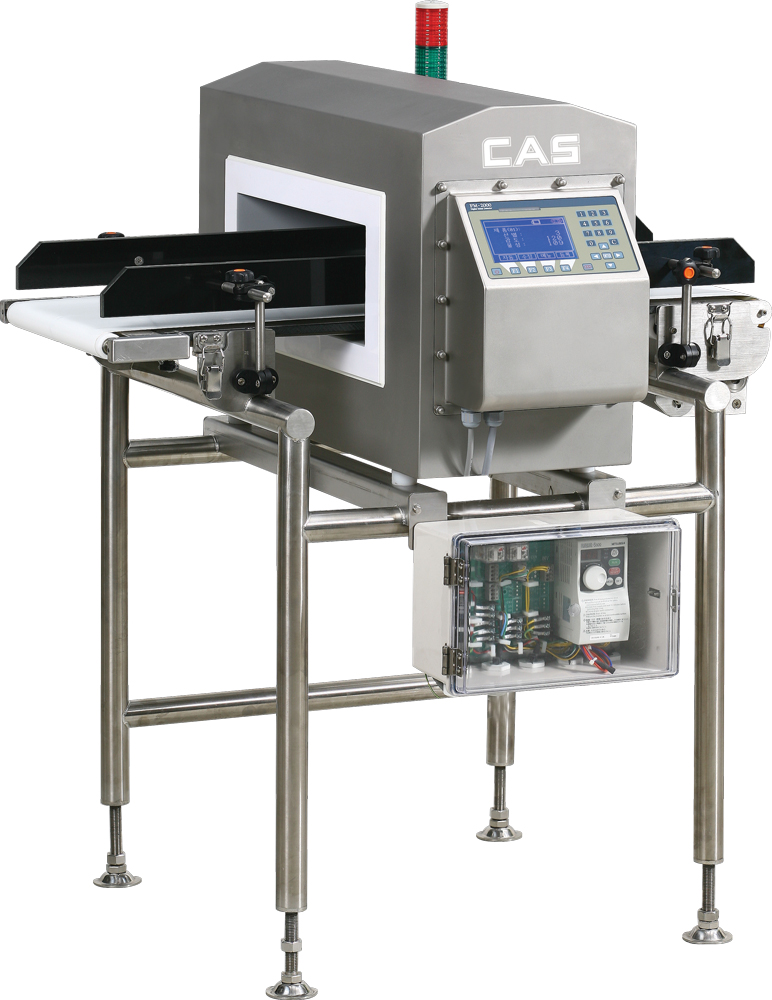

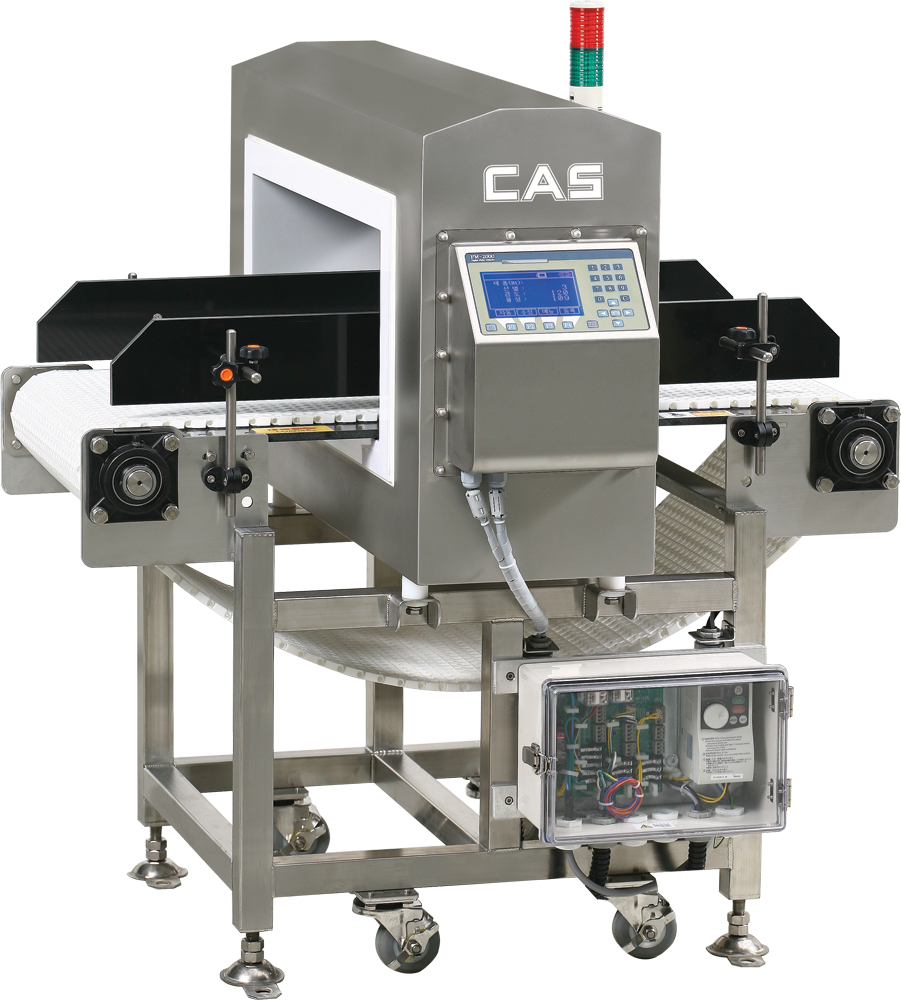

Металлодетекторы конвейерные CAS CMD100-350 и CAS CMD 350-600

Металлодетекторы конвейерные CAS CMD100-350 и CAS CMD 350-600

  • Быстрая калибровка в автоматическом режиме;
  • Удобная и компактная клавишная панель;
  • Возможность установить все возможные параметры для 99 видов продуктов;
  • Программный пароль для защиты от неавторизованного использования;
  • Пульт дистанционного управления механизмом поиска с расстояния до 1 км;
  • Возможность выбора между пластиковой лентой конвейера или полиуретановой;
  • Класс защиты IP66.


Развернуть/Свернуть

Ширина конвейера, мм 100 150 200 250 300 350 350 400 450 500 550 600
Ширина тоннеля металлодетектора, мм 200 250 300 350 400 450 450 500 550 600 650 700
Вес товара, кг 0,4 0,6 1,5 2,0 3,0 6,0 20,0 30,0 40,0
Допустимая высота, мм 30 (высота тоннеля)
Длина конвейера, мм 900/1000/1100 1300/1500/1800
Скорость, м/мин 10-70 10-50
Тип отбраковывателя Остановка конвейера, направляющие, толкатели, поток возудха, опускающийся конвейер, смахивание Остановка конвейера, толкатели, опускающийся конвейер, смахивание
Питание 200 VAC, ±10%, 1 фаза, 50/60Гц

Примечание: Тип отбраковывателя следует выбирать в соответствии с характеристиками товаров.

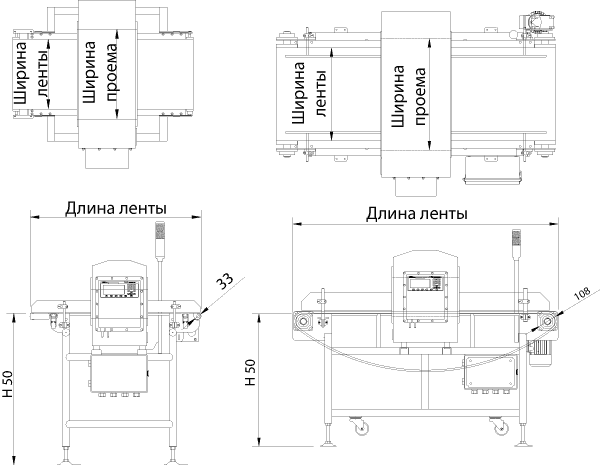

Габаритные размеры металлодетекторов CAS CMD

Габаритные размеры металложетекторов CAS с шириной ленты от 100 до 350 мм

Характеристики чувствительности (∅, мм)
Металл Ширина Тоннеля
200 250 300 350 400 450 500 550 600 650 700
Высота тоннеля 80 0,5 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 1,0
0,8 0,8 0,9 0,9 1,0 1,0 1,1 1,1 1,2 1,2 1,3
100 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 1,0 1,0 1,1
0,9 0,9 1,0 1,0 1,1 1,1 1,2 1,2 1,3 1,3 1,4
150 0,7 0,7 0,8 0,8 0,9 0,9 1,0 1,0 1,1 1,1 1,2
1,1 1,1 1,2 1,2 1,3 1,3 1,4 1,4 1,5 1,5 1,6
200 0,9 0,9 1,0 1,4 1,1 1,1 1,2 1,2 1,3 1,3 1,4
1,3 1,3 1,4 1,0 1,5 1,5 1,6 1,6 1,7 1,7 1,7
250 1,1 1,1 1,2 1,2 1,3 1,3 1,4 1,4 1,5 1,5 1,6
1,5 1,5 1,6 1,6 1,7 1,7 1,8 1,8 1,9 1,9 2,0

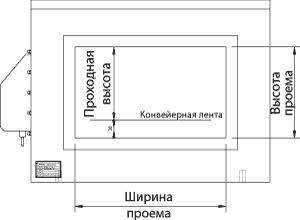

Конвейерный металлодетектор CAS: Вид сверху

Примечание: Чувствительность промышленного конвейерного металлодетектора основывается на проведенных тестах и зависит от характеристик товаров и условий эксплуатации.

  • Основное меню:
    • Быстрая настройка клавишами функций (F1-F4);
    • Быстрая настройка параметров чувствительности и наименования продукта;
    • Значение эффекта продукта.
  • Режим автоматической калибровки:
    • Быстрое выполнение калибровки устройства путем взвешивания продуктов;
    • Простые для понимания статусы товаров (мокрый или влажный);
    • Автоматический поиск оптимального угла подачи.
  • Режим ввода данных:
    • Простой ввод наименования продукта с помощью клавишной панели.
  • Режим настройки таймера сигнала определения:
    • Настраиваемый таймер сигнала определения;
    • Выбор звукового сигнала (А или В).
  • Режим добавления нового товара:
    • Возможность добавления до 99 наименований товаров.
  • Режим восстанования заводских настроек:
    • Сохранение и сброс настроек.

Совместимые отбраковыватели

Flip Bar (Направляющие)
Отбраковыватель с направляющими
Модель CR203 CR213 CR223 CR233 CR243
Макс. нагрузка, кг 0,4 0,6 1,2 3 6
Макс. кол-ва брака, раз/мин 130 120 100 60 45
Габариты, мм В: 100
R: 440/500/560		 В: 150
R: 500/560/620		 В: 220
R: 620/680		 В: 300
R: 750/850		 B: 360
R: 850
Совместимые модели чеквейеров C(M)W303 C(M)W313 C(M)W323 C(M)W333 C(M)W343
Также, зависит от скорости движения товаров по конвейерной ленте.
Габаритные размеры отбраковывателя с направляющими
Slide Carrier (Подставные линии)
Отбраковыватель с подставными линиями
Модель CR213
Макс. нагрузка, кг 0,6
Макс. кол-ва брака, раз/мин 180
Габариты, мм В: 150
R: 895
Совместимые модели чеквейеров C(M)W303/C(M)W313
Также, зависит от скорости движения товаров по конвейерной ленте.
Габаритные размеры отбраковывателя с направляющими
Air Blast (Воздушный поток)
Отбраковыватель с воздушным потоком
Модель CR403 CR413 CR423
Макс. нагрузка, кг 0,4 0,6 0,6
Макс. кол-ва брака, раз/мин 250 200 180
Габариты, мм В: 100
R: 440/500/560		 В: 150
R: 440/500/560/620		 В: 220
R: 440/500/560/620
Совместимые модели чеквейеров C(M)W303 C(M)W313 C(M)W323
Габаритные размеры отбраковывателя с потоками воздуха
Pusher on Belt (Толкатель на конвейере)
Отбраковыватель с толкателем на конвейере
Модель CR503 CR513 CR523 CR533 CR543 CR553 CR563
Макс. нагрузка, кг 0,4 0,6 1,2 3 6 30 30
Макс. кол-ва брака,
раз/мин		 180 150 130 90 80 70 60
Габариты, мм В: 100
R: 440/500		 В: 150
R: 440/500		 В: 220
R: 440/500		 В: 300
R: 450/550		 B: 360
R: 550/650		 В: 380
R: 700/900		 B: 480
R: 900/1100
Совместимые модели чеквейеров СW303 СW313 СW323 СW333 СW343 СW353 СW363
Также, зависит от скорости движения товаров по конвейерной ленте.
Габаритные размеры отбраковывателя с толкателем на конвейере

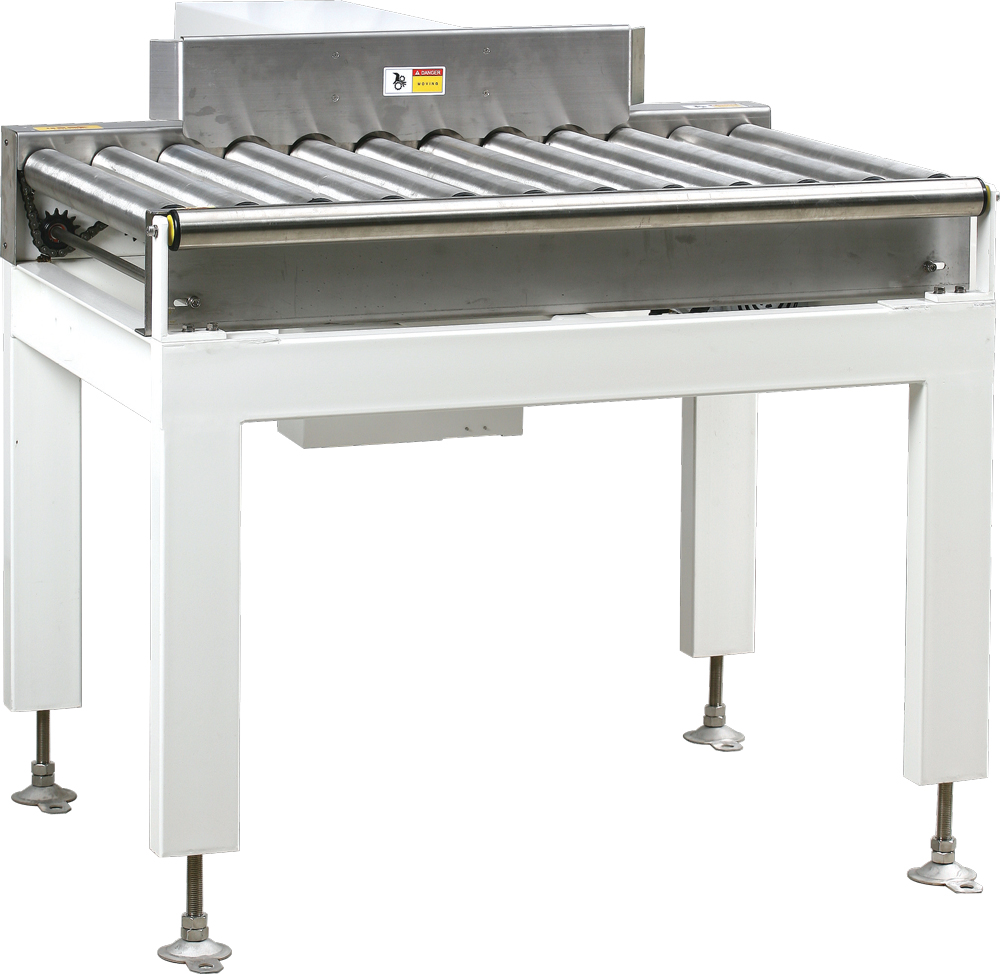

Pusher on Roller (Толкатель на рольганге)
Отбраковыватель с толкателем на рольганге
Модель CR633 CR643 CR653 CR663 CR673 CR683
Макс. нагрузка, кг 3 6 20 30 40 60
Макс. кол-ва брака,раз/мин 80 70 60 45 30 20
Габариты, мм W: 510
R: 450/500		 W: 570
R: 550/650		 W: 640
R: 690/914		 W: 740
R: 914/1100		 W: 840
R: 1100/1300		 W: 940
R: 1100/1300
Совместимые модели чеквейеров C(M)W333 C(M)W343 C(M)W353 C(M)W363 C(M)W373 C(M)W383
Также, зависит от скорости движения товаров по конвейерной ленте.
Габаритные размеры отбраковывателя с толкателями на рольганге
Drop Belt (Опускающийся конвейер)
Отбраковыватель с опускающимся конвейером
Модель CR703 CR713 CR723 CR733 CR743
Макс. нагрузка, кг 0,4 0,6 1,2 3 6
Макс. кол-ва брака, раз/мин 60 60 55 55 40
Габариты, мм В: 100
R: 440/500		 В: 150
R:440/500		 В: 220
R: 440/500		 В: 300
R: 450/550		 B: 360
R: 550/650
Совместимые модели чеквейеров C(M)W303 C(M)W313 C(M)W323 C(M)W333 C(M)W343
Также, зависит от скорости движения товаров по конвейерной ленте.
Габаритные размеры отбраковывателя с опускающимся конвейером
