Терминалы сбора данных Intermec CN4/CN4e

Технология беспроводной высокоскоростной передачи данных 3.5G позволяет параллельно выполнять голосовые задачи и передавать данные, что положительно влияет на производительность работников;
Прочное со всех сторон устройство, и его аксессуары, будут работать, несмотря на падения, удары, пыль или грязь (степень защиты - IP64; защищен от падений с высоты до 1,8 м)
Продолжение успешной и популярной серии терминалов сбора данных CN3
eMDI - Улучшенное Графическое Документирование Мобильных Устройств позволяет сохранять полностью все документы в виде изображений непосредственно на месте работы, без необходимости прибегать к помощи других устройств;
Встроенный передатчик GPS, который позволяет заглянуть еще глубже в маршруты передвижения мобильных работников;
Стандартная платформа мобильных устройств обеспечивает быструю и простую интеграцию в существующие системы;
Полный набор средств разработки от Intermec позволяет снизить затраты материальные и временные.

Технические характеристики
Полный обзор
Конфигурации
Аксессуары
Статьи
Доп. изображения

Физические характеристики

CN40 со стандартной батареей (Д × Ш × В): 173 × 81 × 28 мм
CN40 с расширенной батареей (Д × Ш × В): 173 × 81 × 33 мм
Вес: 397-454 г.

CN4e с расширенной батареей (Д × Ш × В): 210 × 81 × 33 мм
Вес: 510-567 г.

Информация о рабочей среде

Диапазон рабочих температур: от -20°C до +60°C
Диапазон температур хранения: от -20°C до +70°C
Относительная влажность: без конденсата, 95%
Прочность при падении: до 1,8 м по стандартам MIL-STD 810G
Электростатический разряд: +/-15 кВ в воздух, +/-8 кВ прямой разряд

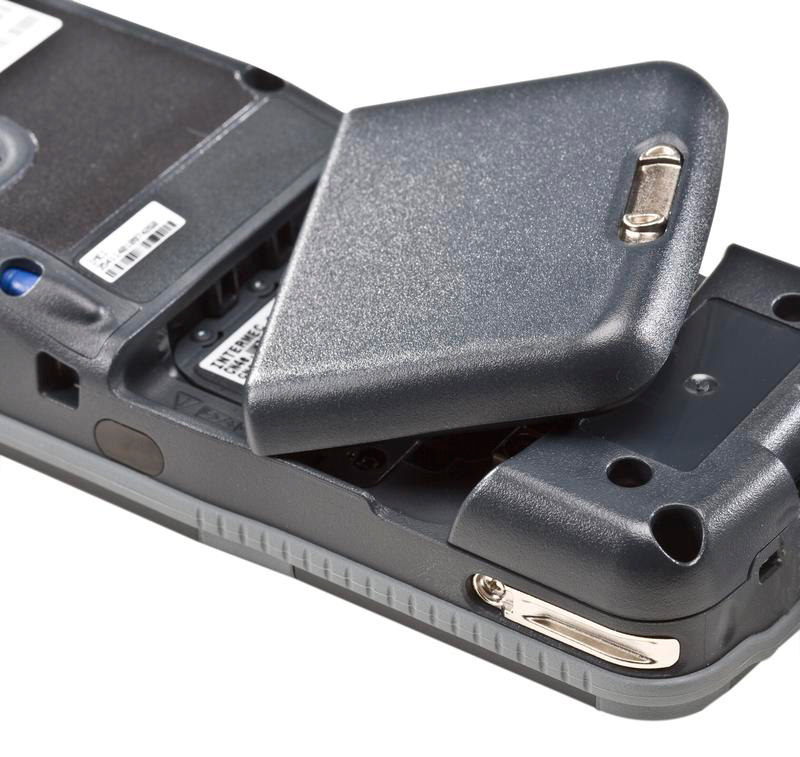

Питание

Стандартная батарея: 3,7В, 2200мА/час (8,1 Ватт в час) Li-Ion (не доступна для моделей CN4e)
Расширенная батарея: 3,7В, 4000мА/час (14,8 Ватт в час) Li-Ion

Операционная система

Windows Mobile 6.1© с Internet Explorer 6

Процессор и память

Процессор: Marvel PXA270M, 520МГц
Память:

RAM: 128 Мб
Flash ROM: 256 Мб
Доступна возможность подключения слота для карт памяти mini-SD

Дисплей

89 мм QVGA дисплей (240 × 320 пикселей), сенсорный TFT-LCD, с подсветкой

Стандартные средства связи

USB1.1 хост и клиент; RS232 через базу на транспортное средство или крепежного адаптера; Ethernet через одинарную базу или базу на 4 устройства или через крепежный адаптер; IrDA - инфракрасный порт

Программное обеспечение

Возможности управления устройством:

Программное обеспечение от сторонних разработчиков: SOTI MobiControl, Wavelink AValanche™, а также GATC Skynax с подключением к дополнительным возможностям Intermec.

Библиотека разработчиков Intermec - IDL (Intermec Developer Library): включает в себя передовые среды разработки; поддерживает особенности устройств, сканирование штрих-кодов, печать, коммуникации. Поддерживается приложением Connection Manager от Intermec, iLauch и пакет клиентских приложений Intermec (эмулятор терминала Intermec и браузер Intermec).

Среды разработки: Visual Studio 2005 и 2008, Eclipse, .NET Compact Framework.

Поддержка браузеров: Internet Explorer Mobile 6, Internet Browser (часть клиентского пакета приложений Intermec).

Встроенные средства беспроводной связи

Беспроводной WAN:
GSM/GPRS/EDGE/UMTS/HSPA или CDMF/1xRTT/ED-DO Rev A
Поддержка частот UMTS - в Мгц: 800, 1900, 2100
Класс GSM: 3.5G HSDPA

Максимальные скорости:
Передача: 84Кбит/сек
Получение: 3,6Мбит/сек

Класс CDMA: 3.5G EV-DO Rev A

Максимальные скорости:
Передача: 1,8Мбит/сек
Получение: 3,1Мбит/сек

Встроенные средства беспроводной связи

Беспроводной LAN:
Тип: IEEE® 802.11b/g
Скорость передачи данных: 1, 2, 5.5, 11, 6, 9, 12, 18, 24, 36, 49 и 54 Мбита/сек
Работающие каналы: от 1 до 13 (2412-2472 МГц) и 14 (2484 МГц)
Соответствие нормам: IEEE® 802.11d
Расширения совместимые с Cisco (CCX): совместимость v4
Антенна: внутренняя
Безопасность: Wi-Fi сертифицирован для использования защиты WPA/WPA2
Аутентификация: OPEN, SHARED-KEY, PEAP (MS-CHAPv2, GTC, MD5), EAP-TLS, EAP-FAST, EAP-TTLS (PAP, CHAP, MS-CHap, MS-CHAPv2, PAP/Token Card, EAP с GTC)
Шифрование: WEP (64 или 128 бит), AES, TKIP

Тип: Встроенный передатчик Bluetooth® Класс II, Ver 2.0 + EDR
Работающие каналы: от 0 до 78 (2402-2480 МГц)
Скорость передачи данных: 1, 2, 3 Мбита/сек
Антенна: внутренняя

Глобальная система позиционирования - GPS

Встроенный 12-ти канальный передатчик GPS. Поддерживает автономный режим с расширенным эфемеридными данными; Сетевая независимость; Точность - ± 3 м

Встроенные датчики и сенсоры

Акселерометр: Встроенный акселерометр позволяет использовать функции, как например "поворот экрана", общие или свойственные определенным приложениям.

Цифровой компас: Встроенный, независимый цифровой компас для получения данных о направлении.

Поддержка аудио

VoIP, распознавание речи, Микрофон, Поддержка беспроводных гарнитур Bluetooth, поддержка внешних динамиков через базу для транспортных средств

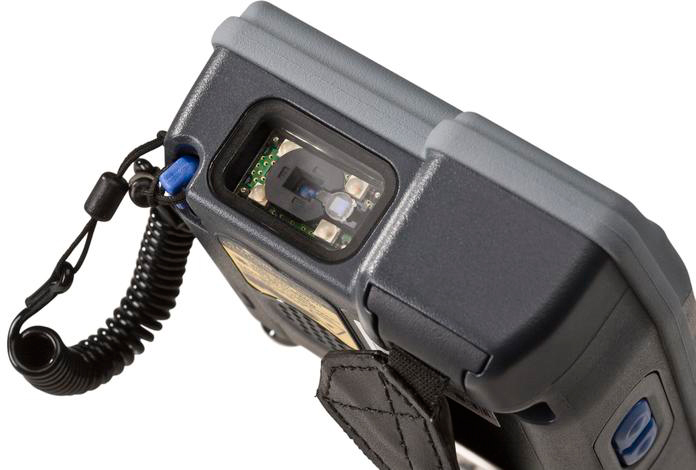

Встроенный сканер

1 мегапиксельный фото-сканер с лазерным прицеливанием и лазерными ограничителями. Считывает линейные, двухмерные, композитные и почтовые штрих-коды вне зависимости от их направления, с дополнительной возможностью захвата подписей. Поддерживает опционально приложение eMDI от Intermec (Улучшенное Графическое Документирование для Мобильных устройств).

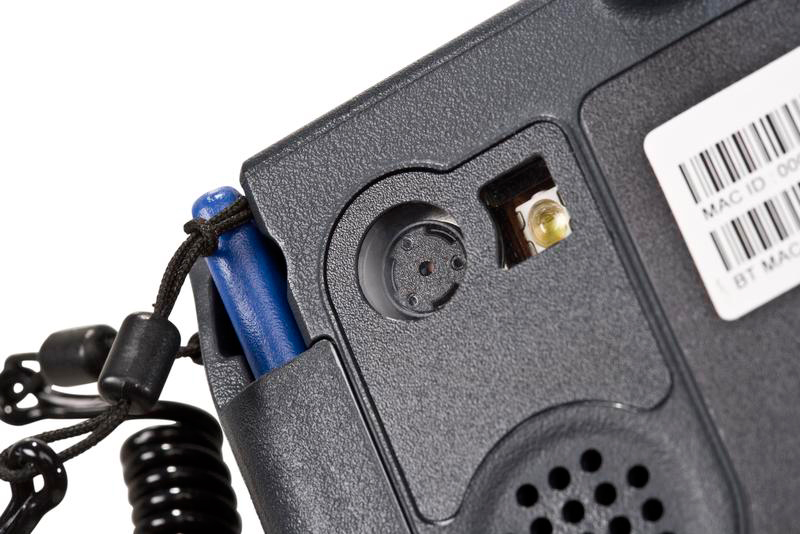

Встроенная камера

2-х мегапиксельная цветная камера со светодиодной вспышкой.

Устройство ввода

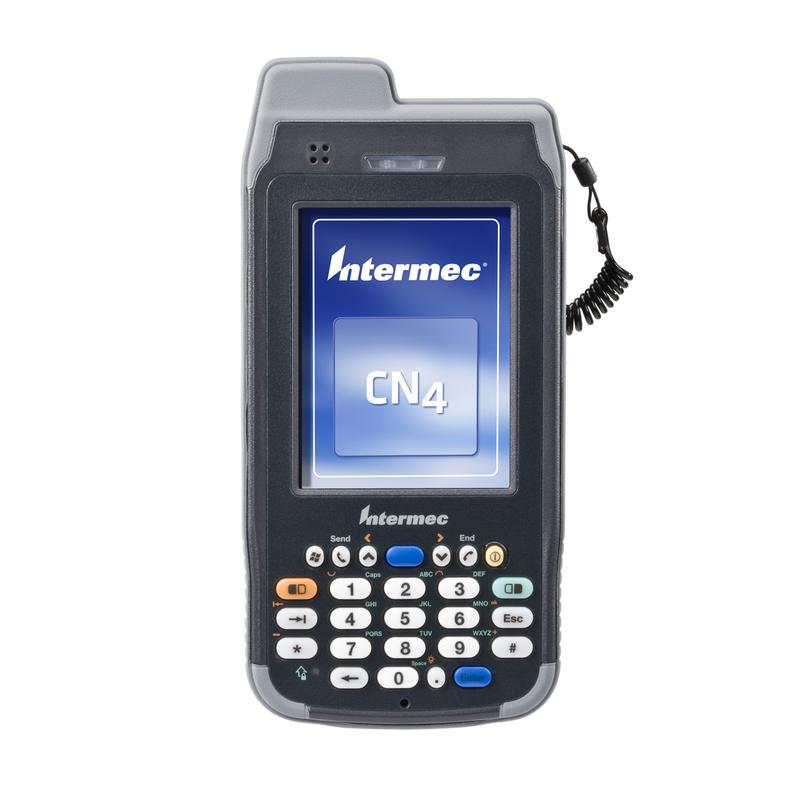

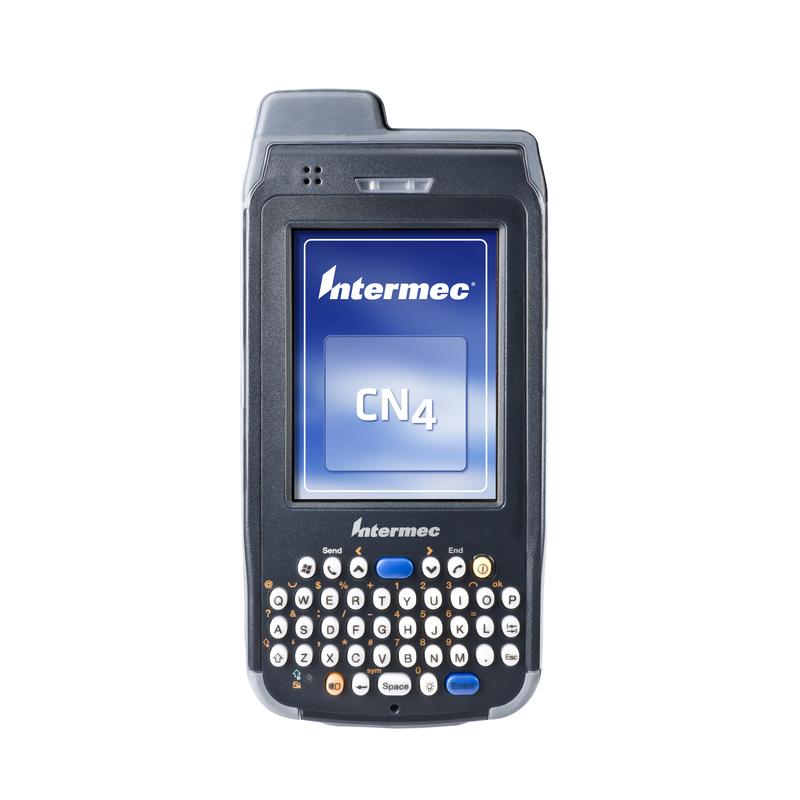

CN4: Клавишная панель QWERTY или числовая клавиатура с подсветкой

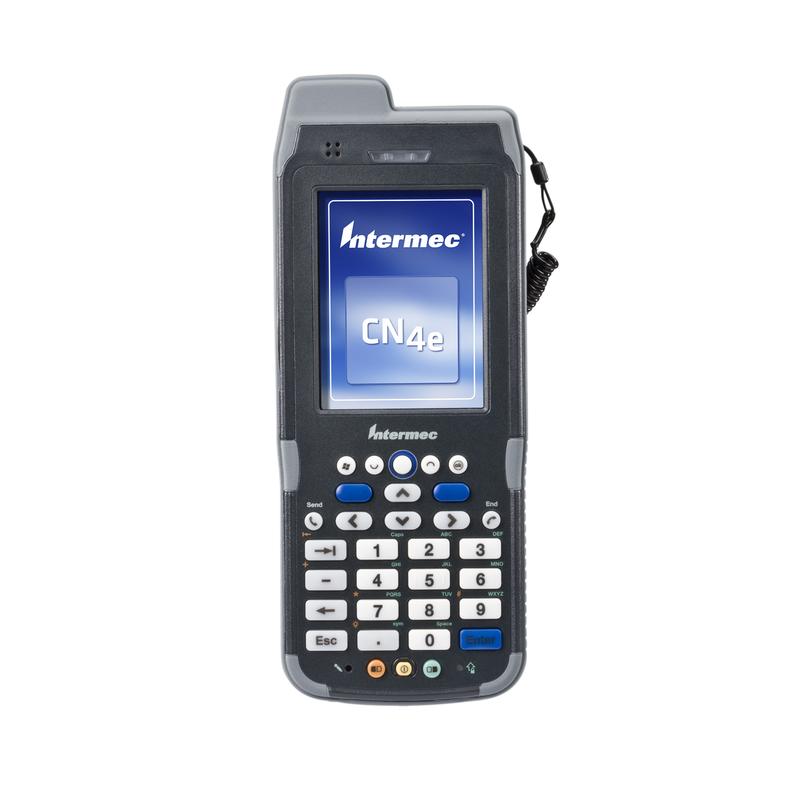

CN4e: Буквенно-числовая или числовая клавиатура с подсветкой

Соответствие стандартам

Безопасность: cULus Listed, CDRH, D, CE, NOM
Электромагнитные волны: КЛасс В - FCC/ICES/CE
Радио: FCC ID, промышленный канадский стандарт TAC, CE0984, A-tick (Австралия), C-tick (Новая Зеландия), NCC, OFTA, IDA
HAC: FCC
Другие нормы и сертификаты: HKSI, ICASA, POSTEL, NTC, ETA, GOST, SIRIM, ANATEL, Директивы ЕвроСоюза - WEEE, RoHS батареи и аккумуляторы, упаковка оборудования и упаковка отходов

Новая серия терминалов сбора данных Intermec CN4 полна новых разработок, в том числе беспроводная технология 3.5G. Эти новые прочные мобильные компьютеры позволяют компаниям наилучшим образом использовать все преимущества высокоскоростной передачи данных по беспроводным каналам, чтобы повысить производительность рабочих, улучшить предоставляемые услуги и расширить их спектр, а также сокращение накладных расходов.

В дополнение к технологиям передачи данных 3.5 G UMTS/HSPA и CDMA/EVDO rev A и к набору аксессуаров и инструментов разработчика, модельный ряд CN4 также содержит мощное сочетание радио технологий, включая встроенный передатчик GPS, передатчик Wi-Fi, совместимый с Cisco CCX, а также Bluetooth®. Все это позволяет предприятиям внедрять и направлять ресурсы в том направлении, которое необходимо компании.

Серия терминалов сбора данных CN4 содержит опциональное приложение для работы с изображениями, eMDI - Enhanced Mobile Document Imaging (Улучшенное Графическое Документирование для Мобильных устройств), которое предоставляет мобильным работникам быстрое и практичное решение по преобразованию бумажных документов в графические файлы. Приложение eMDI оптимизирует операции бэк-офиса и улучшает поток денежных средств для операций, требующих доказательства доставки, так как теперь документы, подтверждающие доставку, можно фотографировать и быстро пересылать в офис. Через корпоративную сеть ваш бизнес получает доступ, в режиме реального времени, к изображениям документов, которые можно использовать для ответа на клиентские запросы, на выписку инвойсов или для обновления данных.

Опциональная цветная камера на терминале CN4 может быть также использована как доказательство определенных событий, что позволит работникам быстро и удобно документировать доказательство оказания услуги или осмотра транспортного средства. Все терминалы сбора данных серии CN4 оснащены сенсорным дисплеем, а также могут быть оснащены ультра-тонкими батареями повышенной мощности, которые обеспечивают устройство достаточной энергией для работы в течение всей рабочей смены.

CN4 является расширением уже хорошо зарекомендовавшей себя платформы терминалов серии CN3, пользователи могу положиться на полную совместимость между терминалами серий CN3 и CN4, что позволит более мягко мигрировать на приложения на базе технологий 3.5 G.

Терминалы CN4 основаны на операционной системе Windows mobile 6.1, которая обеспечивает высокую степень совместимости с существующими системами и быструю интеграцию с ними. Стандартный набор программного обеспечения, в сочетании с большим количеством совместимого периферийного оборудования, сильно сокращает время, требуемое для внедрения устройства.

Как и в случае с многочисленным оборудованием Intermec, программное обеспечение SmartSystems™ будет работать для уменьшения общей стоимости владения в течение всего периода эксплуатации устройства. Как уже известно, программное обеспечение SmartSystems обеспечивает возможность удаленно обновлять системные приложения другое программное обеспечение, изменять конфигурацию, для поддержания материальных затрат на рабочие системы на низком уровне, а также для поддержания работы Ваших компьютеров на высшем уровне.

Основная конфигурация терминалов сбора данных Intermec CN4: Поддержка GSM/GPRS/EDGE/UMTS/HSDPA, GPS, Windows Mobile 6.1, 128 Мб RAM, 256 Мб ROM, утилита SmartSystems™, передатчики 802.11b/g и Bluetooth, с возможностью выбора фото-камеры/сканирующей системы и клавишной панели.

Необходимые аксессуары: Батарея, док-системы для зарядки батарей и соответстсующие адаптеры питания.

Основная конфигурация терминалов сбора данных Intermec CN4e: Поддержка GSM/GPRS/EDGE/UMTS/HSDPA, GPS, Windows Mobile 6.1, 128 Мб RAM, 256 Мб ROM, утилита SmartSystems™, передатчики 802.11b/g и Bluetooth, с возможностью выбора фото-камеры/сканирующей системы и клавишной панели.

Необходимые аксессуары: Батарея, док-системы для зарядки батарей и соответстсующие адаптеры питания.

Конфигурация	Описание
CN4
CN4ANC801U1E800	Числовая клавишная панель; фото-камера 2 Мп
CN4ANH801U1E800	Числовая клавишная панель; фото-сканер EA11
CN4ANJ801U1E800	Числовая клавишная панель; фото-сканер EA21
CN4ANP801U1E800	Числовая клавишная панель; фото-сканер EA21 с eMDI (Enhanced Mobile Document Imaging - Система улучшенного сканирования документов)
CN4AQC801U1E800	QWERTY клавишная панель; фото-камера 2 Мп
CN4AQH801U1E800	QWERTY клавишная панель; фото-сканер EA11
CN4AQJ801U1E800	QWERTY клавишная панель; фото-сканер EA21
CN4AQP801U1E800	QWERTY клавишная панель; фото-сканер EA21 с eMDI (Enhanced Mobile Document Imaging - Система улучшенного сканирования документов)
CN4e
CN4E5C801U1E800	Числовая клавишная панель; фото-камера 2 Мп
CN4E5H801U1E800	Числовая клавишная панель; фото-сканер EA11
CN4E5J801U1E800	Числовая клавишная панель; фото-сканер EA21
CN4E5P801U1E800	Числовая клавишная панель; фото-сканер EA21 с eMDI (Enhanced Mobile Document Imaging - Система улучшенного сканирования документов)
CN4E8C801U1E800	QWERTY клавишная панель; фото-камера 2 Мп
CN4E8H801U1E800	QWERTY клавишная панель; фото-сканер EA11
CN4E8J801U1E800	QWERTY клавишная панель; фото-сканер EA21
CN4E8P801U1E800	QWERTY клавишная панель; фото-сканер EA21 с eMDI (Enhanced Mobile Document Imaging - Система улучшенного сканирования документов)

Ethernet док-станция для Intermec CK3/CN3/CN4/CN50
871-025-101
Док-станция с интерфейсом Ethernet для терминалов сбора данных Intermec CK3/CN3/CN4/CN50. Требует наличие док-станции на одно устройство #871-228-101.

Комплект для установки на стену
203-641-002
Комплект для установки мульти док-станций или модульных систем FlexDock на стену.

Набор для установки док-станции в автомобиль
203-802-001
Набор для установки док-станции (871-034-001) (Опция для электроснабжения: используется для подключения напрямую к аккумуляторной батарее транспортного средства. Набор состоит из кабелей и креплений для установки док-станции. Используется как альтернатива кабелю питания для док-станции в транспортном средстве)

Блок предохранителей для транспортного средства
203-803-001
Блок предохранителей для транспортного средства (соотв. стандарту RoHS) (Применение: распределительных блоках в ТС, можно использовать с дополнительным кабелем питания 226-109-003, когда прямое подключение к блоку предохранителей ТС невозможно)

Сетевой кабель в ТС
226-109-003
Сетевой кабель, подключаемый к блоку предохранителей (соотв. стандарту RoHS). Применение: используется совместно с системой энергоснабжения автомобиля для подключения док-станции к блоку предохранителей ТС. Включает 6-ти дюймовый кабель (≈1,9 м) с контактами специальной формы на конце. Дополнительно можно использовать с комплектом для блока предохранителей 203-803-001, если прямое подключение к блоку предохранителей не возможно.

Комплект для установки автомобильной док-станции для CK3
805-611-001
Комплект для установки автомобильной док-станции. Позволяет установить автомобильные док-станции #871-231-XXX или автомобильный держатель #871-236-001 для терминалов сбора данных Intermec CK3, при использовании на вилочных погрузчиках. Состоит из одного 4-х дюймового держателя с двумя однодюймовыми шарами из нержвающей стали, стальной накладной планки и установочной фурнитуры.

Адаптер для питания док-станции в ТС
852-057-005
Адаптер для питания док-станции в тренспортном средстве, тип 3S Cirular, соответствует стандартм RoHS (Опционально: подключает док-станцию 871-035-001 к прикуривателю).

Кабель USB-клиент
VE011-2016
Кабель USB-клиент (предназначен для подключения док-станции в транспортном средстве 871-035-001 к периферийным устройствам с USB подключением)

USB кабель
321-576-004
Кабель USB с разъёмами USB-A и USB-B. Длина: 2 м.

Кабель данных (USB)
321-611-102
Кабель данных. USB тип А => USB-mini B. Длина: 2 м.

Универсальное зарядное устройство
851-082-003
Универсальное зарядное устройство. 12В прямого тока, 50Вт, FW5012

Зажимы для USB кабелей
203-810-001
Комплект из 5 наборов зажимов для USB кабелей.

Комплект для очистки экрана
346-065-101
Комплект для очистки экрана. Состоит из 24 увлажнённых салфеток (RoHS), не содержат абразивных материалов и не оставляют разводов. Размер 10,1 × 17,8 см.

10 защитных плёнок
346-069-107
Комплект из 10 защитных плёнок с самоклеющимся слоем для экранов с диагональю 3,5 дюйма.

25 защитных плёнок
346-069-207
Комплект из 25 защитных плёнок с самоклеющимся слоем для экранов с диагональю 3,5 дюйма.

Кабель USB-хост
VE011-2018
Кабель USB-хост (используется совместно с подключаемым USB адаптером (850-567-001) для работы в режиме USB клиент (ActiveSync). Возможно использование опционального набора для защиты кабелей (203-810-001, поставляется отдельно) для обезопасывания USB кабелей)

Сетевой кабель
1-974027-025
Кабель питания для стран Европы.
